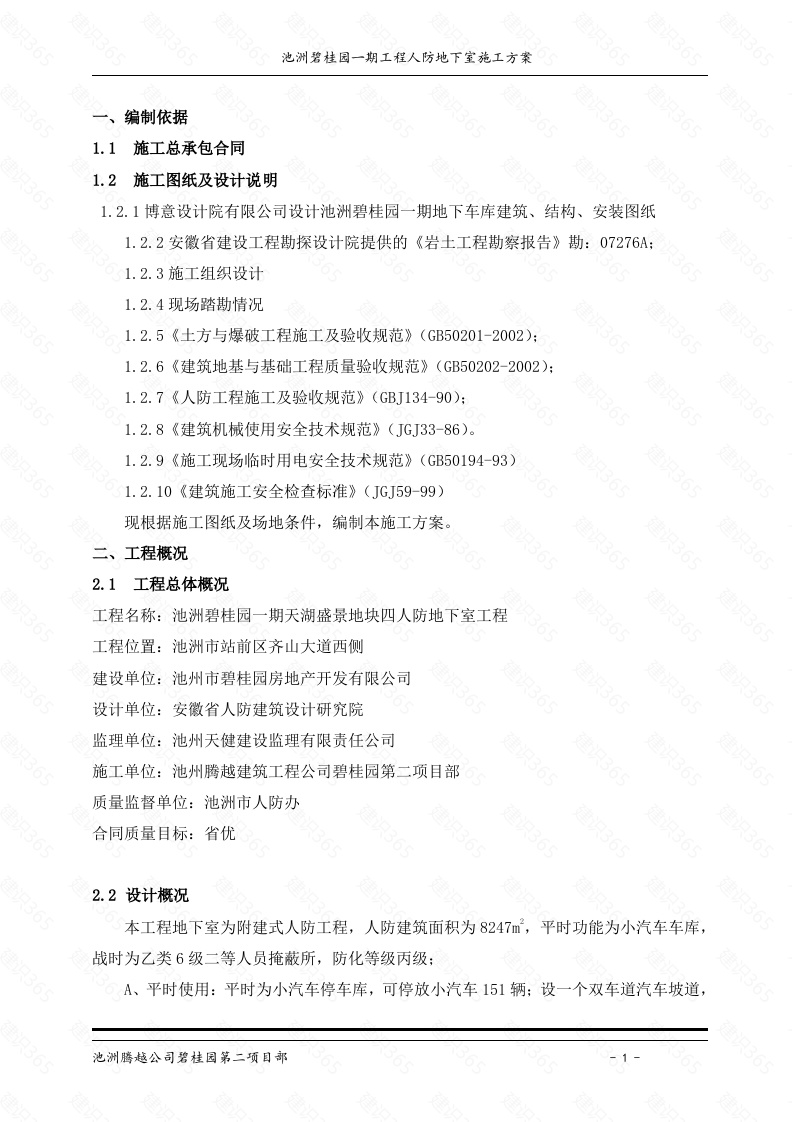

池洲碧桂园一期工程人防地下室施工方聚一、编制依据1.1施工总承包合同1.2施工图纸及设计说明1.2.1博意设计院有限公司设计池洲碧桂园一期地下车库建筑、结构、安装图纸1.2.2安徽省建设工程勘探设计院提供的《岩土工程勘察报告》勘：07276A:1.2.3施工组织设计1.2.4现场踏勘情况1.2.5《土方与爆破工程施工及验收规范》(GB50201-2002):1.2.6《建筑地基与基础工程质量验收规范》(GB50202-2002):1.2.7《人防工程施工及验收规范》(GBJ134-90):1.2.8《建筑机械使用安全技术规范》(JGJ33-86)。1.2.9《施工现场临时用电安全技术规范》(GB50194-93)1.2.10《建筑施工安全检查标准》(JGJ59-99)现根据施工图纸及场地条件，编制本施工方案。二、工程概况2.1工程总体概况工程名称：池洲碧桂园一期天湖盛景地块四人防地下室工程工程位置：池洲市站前区齐山大道西侧建设单位：池州市碧桂园房地产开发有限公司设计单位：安徽省人防建筑设计研究院监理单位：池州天健建设监理有限责任公司施工单位：池州腾越建筑工程公司碧桂园第二项目部质量监督单位：池洲市人防办合同质量目标：省优2.2设计概况本工程地下室为附建式人防工程，人防建筑面积为8247m,平时功能为小汽车车库，战时为乙类6级二等人员掩蔽所，防化等级丙级；A、平时使用：平时为小汽车停车库，可停放小汽车151辆；设一个双车道汽车坡道，池洲腾越公司碧桂园第二项目部池洲碧桂园一期工程人防地下室施工方聚一个单车道汽车坡道和8个人员出入口，每个防火分区的人员疏散口不少于2个，满足汽车库平时使用要求。B、战时用途：战时功能为二等人员掩蔽所，划分为四个防护单元和一个移动电站：共16个防爆单元，其中防护单元一、二设计掩蔽1000人：防护单元三、四设计掩蔽1200人；人防1-2口中、2-1口、3-2口、4-3口为主要出入口，设有防毒通道，简易洗消间，排风机房，扩散室，排风竖井：人防1-1口、1-3口、2-2口、2-3口、3-1口、3-3口、4-1口、4-2口为次要出入口，设有密闭通道、除尘滤毒室、进风机房、扩散室等。C、消防：人防地下室划分为两个防火分区，四个防烟分区，防火分类为山类，耐火等级为一级，汽车库设有消防排风烟系统，消火栓系统及火灾自动报警系统，并设有火灾事故应急照明，疏散指示标志灯，保证汽车库任一点至口部疏散距离小于60米。D、防水：①本工程防水等级为Ⅱ级，采用结构自防水与外防水相结合的防水做法，砼抗渗标号P6,地下室顶板、侧墙，底板结构外防水采用水泥基防水涂料，防水涂料厚度为2.0mm:施工时严格按照《地下建筑防水构造》要求进行。②施工缝设置在底板面以上500mm及顶板底面以下500m处，防水构造采用3厚钢板止水带：水平施工缝浇灌砼前，将其表面浮浆和杂物清除，并刷水泥净浆或砼界面处理剂，及时浇灌砼。③模板穿螺栓按照《地下建筑防水构造》要求进行加工，外墙螺栓中间必须焊接止水环。④人防工事主体浇筑后，应进行抗渗检验，确定无渗漏后方可进行装修施工。⑤地下室周围用二八灰土回填，宽度1000mm,并逐层夯填密实，填实系数为0.94，施工时严格按照施工规范精心施工，确保三七灰土隔水带的隔水效果。2.3结构设计概况A、结构概况：本工程为钢筋砼框架结构，结构安全等级为二级，地下室防水等级为二级：顶板面覆土1.0m,活荷载取4.0KN/MI2。B、土质情况：本工程地基持力层为④，层，地基承载力特征值为280KPa,要求基础进入持力层深度大于100mm,建筑场地土类别为Ⅱ类。C、基础埋深：车库为-5.95m~-6.95。(相对于单位工程的绝对高程)D、结构形式：框架结构，独立柱基，车库底板厚650，顶板厚250，柱截面为500×500mm,池洲腾越公司碧桂园第二项目郁
